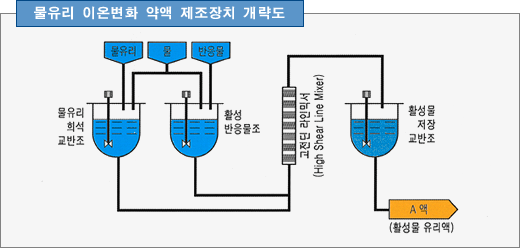

물유리를 특정약품으로 처리하여 얻어지는 개질물유리의 일종인 새로 개발한 항구(恒久)적인 활성 실리케이트 약액을 현장에서 직접 자동 실리케이트 제조 프랜트를 이용해 만들어 이를 기본으로 해서 지반을 고결하는 것이다.
활성 실리케이트 약액(ASG공법)은 물유리의 겔화과정에 있어서 경화반응제로서 기존의 산성반응제를 이용하는 것을 대신하여 보다 안전, 무해한 화합물인 알칼리토 금속염(alkaline earthmeter salts)을 사용하여 올리고머화 반응을 유도하여 활성 실리케이트를 제조하는 공법



01. 알칼리 용탈이 거의 없는 반영구적인 내구성(耐久性)의 증대가 가능
02. 제조의 간편성 및 약 40% 이상의 강도(强度)증가로 시공성이 우수
03. 물의 희석에 의한 Gel-Time 지연이 작아(약 1/3 수준) 효율적인 주입관리 및 미고결에의한 주입재의 유실이 적어 안전성에서 우수
04. 주입압 : 0~20 (kg/㎠)
05. 적용지반 : 모든 토질 지반조건
06. 고결시간 : 수초에서 수분까지 조절이 용이
07. 저압주입방식,안정성 양호
08. 미세한 공극의 지반에 주입이 가능
09. 협소한 작업공간에서 작업가능
10. 해수와 같은 염분의 영향을 받지 않음
11. 환경 오염문제 전혀없음



A.S.G

1호

2호

3호

4호

5호

6호

7호

8호

9호

10호

L호

瞬結

緩結

瞬結

緩結

瞬結

緩結

瞬結

緩結

瞬結

緩結



현탁액일반형

현탁액강도형

용액형무기계

용액형유기계

현탁액활성형
(고강도형)

현탁액강도형

Gel-Time(see)

5~12

40~70

5~12

40~70

5~12

40~70

5~12

40~70

5~12

90~150

40~90

압축강도

(kg/㎠,σ28)

10이상

20이상

5이상

5이상

30이상

20이상

투수계수

(k,㎝/s)

1.0X10-7이하



구 분

비알칼리성과 실리케이트 약액





Gel-Time과 고결강도 (kg/㎠)

Gel-Timg : 수초 ~ 수분

강도 : 10 ~ 20이상kg/㎠ (호모겔강도 : 0.5~1 kg/㎠)

침투성

초기점성은 작다 (1.2 ~ 2.4 cp/20℃)

고결직전까지 점도변화는 거의 없음.

상 초기점도는 1.2 ~ 2.4 cp/20℃

차수성

k = 10-610-7 cm/sec까지 저감

지하수의

희석에 의한

차수성과 고결성

희석에 의한

고결타입의 지연

기존 물유리계 공법과 비교해 현저히 작음 (1/3수준)

고결율

정수중은 물론 동수중의 고결도 높다.

지하수의 수질에 의한 고결성

해수등 지하수의 수질이 고결성에 악영향을 미치지 않는다.



고결물의 내구성



이탈

종래의 알칼리 영역의 용액형 무기계 물유리에 비해서 극히 작게 된다.

수축

용탈

알카리 및 SiO2의 용탈은 극히 작아 안정하다.

강도변화

강도증가가 현저하다.

내구성

장기간 안정된다.



[28일 침지후 용탈에 의한 겔형상 비교]

ASG 완결형 호모겔(A)과 기존 물유리계

완결형 호모겔(B)의 겔형상 비교

ASG 순결형 호모겔(A)과 기존 물유리계

순결형 호모겔(B)의 겔형상 비교



ASG 호모겔 공시체 투입직후

수조내 어류의 상태

ASG 호모겔 공시체 투입후

14일 경과후 수조내 어류의 상태

어독성 시험결과 공시체가 투입된 수조내 어류(18미)는 육안 관찰상 폐사 또는 건강상의 이상이 발견되지 않았으며 이에 따라 주입재 겔은 매우 안전한 것으로 평가된다.







 ASG 실리게이트 제조장치

 주입제 GEL 상태

 대우미래사랑 신축공사 ASG 천공

 대우미래사랑 신축공사 ASG 주입(정량)

 하수관거 초량간선 2구간 A.S.G 주입전경

 대우미래사랑 신축공사 시공후 착색시험

 대림분기 도림천 현장 ASG 3조식 교반장치

 대림분기 도림천 현장 ASG 주입펌프 및 유량계
