1) 공법개요

신기술(NET) 및 혁신제품(KIP) DMG 무수축 조절재(B액)과 DMG 드럼 자성 이온화 수용액(A액)의 믹서기 내부 회전통 자석의 자기장에 의한 마찰력과 와류 현상으로 균일하게 믹서가 되어 이온화가 되고 서로 결합(A+B)하여 한층 더 이온의 활성화로 분자 간 결합력이 극대화 되어 무수축 고결 물이 형성되므로 용탈,용출 방지 및 내염성·내산성 확보로 장기적인 내구성이 구축되었다. 또한 다중관(3~4관) ROD 선단부에 설치된 양방향 2개 노즐(1mm~3mm)의 방향이 1개는 수평 1개는 상향 3도 이상으로 설치되어 고압으로 토사를 절삭 할 때 토사와 천공 용수와 함께 상부 지표면으로 일부를 배출하며 폐기물 배출을 방지하고 동시에 분사노즐의 하부(약 0.5~1.0m 이격)에 설치된 주입구를 통하여 외부에서 현장 배합된 D.M.G 무수축 조절재(지반보강 D.M.G 1~4호)와 + 자성 이온화 수용액과 + 시멘트를 10~60kgf/㎠의 저 압력으로 주입하는 고압 분사 저압 주입으로 확공폭(Ø800mm~Ø2,000mm)의 확산관경이 시공 가능하며 (겔타임 이 6~90초 이내에 고결되므로 주입 영향 범위 이탈을 방지하고 상부 지표면으로의 폐기물 배출이 되기 전에 지반 내에 굳어 부상을 차단 하므로 부상한 토사를 유용토로 사용할 수 있는 친환경 고압분사/저압그라우팅 공법이다.

2) 공법의 이론과 원리

친환경 주입재인 지반보강용 D.M.G 1~4호를 개발하여 시멘트+모래+지반보강용D.M.G 1호~4호를 배합 GelTime을 조절 및 고강도 발현하게 되었고, 노즐이 양방향 수평노즐과 상향 각3º이상의 노즐로 주입제의 부상을 억제하여 균일한 개량체를 형성하게 되는 친환경적인 공법이다.

D.M.G-J 상세도

① 몰탈,자성이온화,수용액, D.M.G약제 ② 물 ③ Air ④ 노즐 ⑤ 확장모니터

3) 공법의 용도

ㆍBOX 구조물 기초보강
ㆍ건축물 기초보강
ㆍ부두 케이슨 기초보강
ㆍ제방 기초 보강
ㆍ교대 기초 보강
ㆍ해상기초보강
ㆍ옹벽기초보강
ㆍ연약지반보강
ㆍ차수벽 설치

1) 주입장치의 개발

신기술인(NET) DMG 혁신제품(NEP) DMG무수축 조절재(B액)과 DMG 드럼 자성 이온화 수용액(A액)의 믹서기 내부 회전통 자석의 자기장에 의한 마찰력과 와류 현상으로 균일하게 믹서가 되어 이온화가 되고 서로 결합(A+B)하여 한층 더 이온의 활성화로 분자 간 결합력이 극대화 되어 무수축 고결 물이 형성되므로 용탈,용출 방지 및 내염성·내산성 확보로 장기적인 내구성이 구축되었다. 또한 다중관(3~4관) ROD 선단부에 설치된 양방향 2개 노즐(1mm~3mm)의 방향이 1개는 수평 1개는 상향 3도 이상으로 설치되어 고압으로 토사를 절삭 할 때 토사와 천공 용수와 함께 상부 지표면으로 일부를 배출하며 폐기물 배출을 방지하고 동시에 분사노즐의 하부(약 0.5~1.0m 이격)에 설치된 주입구를 통하여 외부에서 현장 배합된 D.M.G 무수축 조절재(지반보강 D.M.G 1~4호)와 + 자성 이온화 수용액과 + 시멘트를 10~60kgf/㎠의 저 압력으로 주입하는 고압 분사 저압 주입으로 확공폭(Ø800~1,000mm)확산관경으로 시공이 가능하며 겔타임 이 6~90초 이내에 고결되므로 주입 영향 범위 이탈을 방지하고 상부 지표면으로의 폐기물 배출이 되기 전에 지반 내에 굳어 부상을 차단 하므로 부상한 토사를 유용토로 사용할 수 있는 장점이 있으며 절삭 되어 느슨하게 형성된 공간은 유입수와 간극수압의 수두 차로 공벽을 유지하게 되며, 그라우트 펌핑으로 DMG 주입재 를 저압력으로 주입하여 펌프의 주입 압력과 주입 관의 위치수두 압력에 의한 원위치 토사를 외부로 밀어내면서 고결 물이 균등하게 확산되어 주입되므로 공간에 충진된 고결 물 들로 채워져 치환된다. 재령 28일 강도가 6Mpa 이상으로서 고강도의 개량체(Column)을 형성하며 형성된 구성체는 연속적으로 연결하는 벽체를 형성하므로 차수와 지반 보강을 동시에 시공 가능한 기술이며 슬라임 상승이 억제되어 환경 친화적인 개량 지반의 토양안정화는 물론 발생 이토를 유용 토로 사용할 수 있어 경제성에서도 우수하여 친환경적인 공법이다

2) 내구성

개량 28일강도 60~180Kg/cm2이상 강도 발현으로 영구적인 내구성을 발휘한다.

3) 친환경성

하부의 몰탈 주입재가 지표면으로 부상하는 유로를 차단하게 되어 고압분사로 절삭된 상부의 토사 슬러지만 지표로 부상하여 슬러지로 유용토를 사용 할 수 있게 되었고, 주입 영향 범위 일탈 현상을 방지 할 수 있는 친환경적인 공법이다.

4) 치환성

절삭 되어 느슨하게 형성된 공간은 유입수와 간극수압의 수두 차로 공벽을 유지하게 되며, 그라우트 펌핑으로 DMG 주입재 를 저압력으로 주입하여 펌프의 주입 압력과 주입 관의 위치수두 압력에 의한 원위치 토사를 외부로 밀어내면서 고결 물이 균등하게 확산되어 주입되므로 공간에 충진된 고결 물 들로 채워져 치환된다.

Coulumn 생성 사진

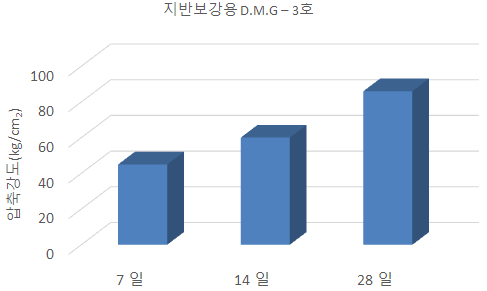

지반보강용 D.M.G 1호 ~ 4호는 호수마다 3가지의 배합이 있으며 4호까지 있으므로 총 12가지의 표준배합이 있으나, 다음의 일축압축강도 시험은 12가지 중 가장 강도가 낮은 1-1호를 나타 내었다.
(참고 - 시험성적서 지반보가용 D.M.G 1호 일축압축 강도시험)

5) 강도성

6) GelTime

D.M.G-J공법은 주입재인 지반보강용 D.M.G 1호 ~ 4호의 배합에 따라 40Sec~90Sec이내로 GelTime의 단축이되며 필요시 D.M.G 조절재를 사용하여 GelTime을 다양하게 조절 할 수 있다.
