1) 공법개요

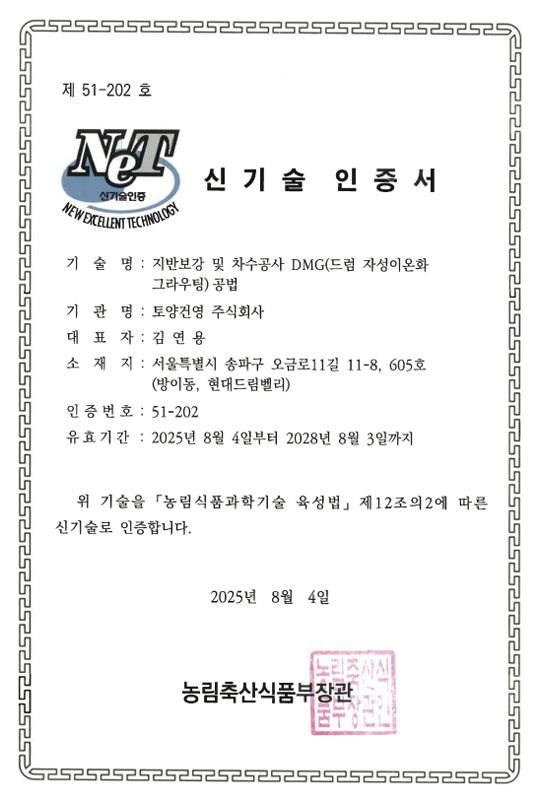

▶ 신기술 제 51-202호
신기술(NET) 및 혁신제품(KIP) DMG 무수축 조절재(B액)과 DMG 드럼 자성 이온화 수용액(A액)의 믹서기 내부 회전통 자석의 자기장에 의한 마찰력과 와류 현상으로 균일하게 믹서가되어 이온화가 되었고 서로 결합(A+B)하여 한층 더 이온의 활성화로 분자간 결합력이 극대화 되어 무수축 고결물이 형성되므로 용탈,용출 방지 및 내염성과 내산성 확보로 장기적인 내구성이 구축되었다. D.M.G 동시주입 강관다단 주입시 코킹할 때 Cotton패카를 사용하게 되어 시공이 간편하고 코킹시간이 단축되었으며, D.M.G 동시주입 강관 외부에 코튼패커식 외부칸막이 패커를 1개이상 설치하여 씰링없이 본주입이 가능하게 되어 시간이 단축됨과 동시에 시공도 간편하게 되었으며, 마찰력 증대로 압력이 분산되어 D.M.G동시주입 강관의 밀림현상을 방지하여 시공시 안전에 효과가 크고 D.M.G무수축조절제인 T2, T5 사용으로 6~12시간 이내에 1.7~2Mpa이상의 강도발현으로 공사기간을 단축하게 되므로 경제성과 보강효과를 개선한 터널 강관다단 보강공법이다.

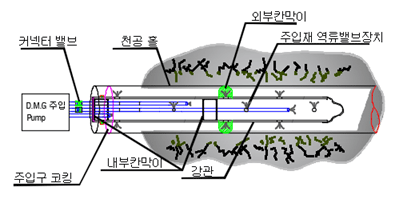

2) 시공 개념도

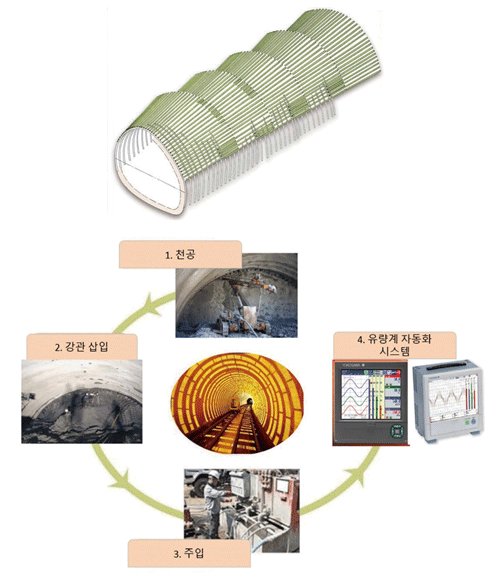

3) 보강 공법

구 분	D.M.G 공법	재래식 강관보강 공법
공법 특징	● 드럼자성이온화 동시주입에 주입관을 2분할된 공간을 형성 ● 씰링없이 동시에 그라우트를 주입하는 방식 ● 공장에서 제작된 동시주입관, 코킹장치 사용으로 품질관리 확실	● 천공홀과 강관외부 사이에 씰재를 투입하여 양생 ● 씰링양생 시간은 18~24Hr ● 강관내부에 패커를 설치하고 3~4단계 주입
모식도
장 점	● 씰링 시공시간과 양생시간이 필요없음 ● 동시주입 강관 사용으로 공기단축효과 ● 환경오염 없는 친환경 D.M.G 무수축 조절재와 D.M.G 자성이온화 수용액 주입제 사용 ● 8시간 경과 후 1.7~2Mpa 강도 ● 주입압, 주입량 시각적 모니터링확인	● 공당 가격은 저렴 ● 시공사례 많음 ● 강관제작이 용이
단 점	● DMG믹서기사용으로 2by3의 공간 필요	● 씰링양생시간 18~24Hr 필요 ● 본 주입은 공당4회 주입으로 공기증가 ● 3.2day/Span으로 시공성 저하 ● 물유리 사용으로 강도저하 및 환경오염

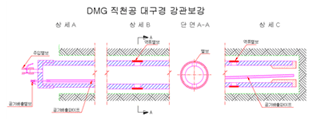

1) 시공 상세 도면

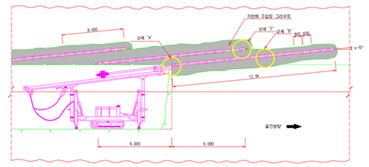

2) 측면도

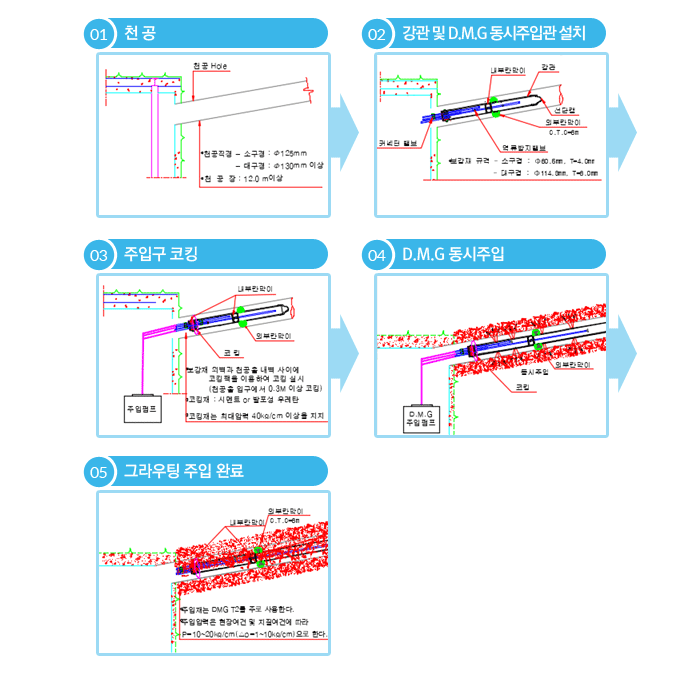

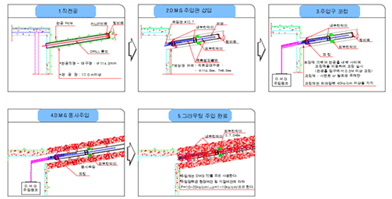

3) 시공순서도
