1) 공법개요

후방의 반력벽에 지지된 유압JACK을 이용하여 추진관을 압입 후 추진관 내부에서 인력 및 장비로 수평굴착하여 토사를 외부로 반출 시킨 후 강관을 삽입하는 공법

2) 사용 용도

유압식 압입 추진공법은 철도, 도로, 하체제방등을 횡단하는 강관, 콘크리트 BOX 흉관등을 매설시 비개착 방식으로 관통시켜 φ800~φ3,500의 대구경 상하수도 용수로. 통신, 오폐수관로 설치시 적용되는 공법이다

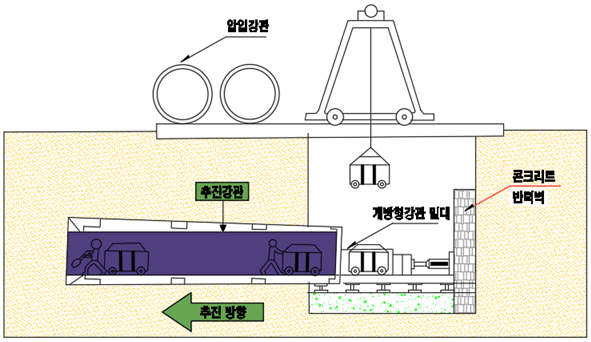

3) 유압식 압입강관 모식도

구 분	유압식 강관 추진공법
개 요 도
개 요	공기압에 의한 타격력을 이용하여 외관(강관)을 추진하고 내부에 본관을 부설하여 그 사이를 그라우팅으로 충진하는 공법
시 공 연 장	50~80m 이내의 단거리 추진에 이용
시공 정밀도	- 최초 추진시 정렬이 전체시공 정밀도를 좌우함 - 내부 본관 설치시 구배 정렬 가능함
작업구 설치	- 개착구간의 터파기 폭내에서 시공이 가능하고 반력벽 등이 필요 - 별도의 추진기지 불필요 - 작업구 면적 넓어야 함
토 사 배 제	공기압을 이용하여 토사배제(컴프레샤)사용
교 통 문 제	상부 교통 통행에 지장없지만 작업구 구간 일부 지장

1) 공법의 장점

1. 무소음 무진동 공법이다.
2. 주위 구조물이나 건물에 영향을 미치지 않는다.
3. 대구경 강관추진에 용이하다.
4. 관내 굴착 후 추진하는 공법으로 시공이 비교적 정밀하다.
5. 단단한 토질 및 암굴착에 용이하다.
6. 전단면, 층단면 토질변화에 영향을 받지않고 굴진이 가능하다.

2) 공법의 단점

1. 인력에 의한 굴착으로 안전위험 주의가 필요하다.
2. 반력벽 시공이 필요하므로 추진기지 면적확보가 필요하다.
3. 토질에 따라 막장면 붕괴위험이 있을 수 있으므로 대책필요하다.
