적용성 시공성 안전성 경제성
● 강관내 동시주입으로 토사, 풍화암 등 지반에 공기단축 효과 발현
(기존 4step > 1step)
● 주입후 양생 : 5hr, 2Mpa
● 시공 : 1span / 1.23day
● 모니터링 시스템 활용하여 주입량,주입압 확인
● 환경오염없는 고분자계 주입재 사용
● 물유리 사용하지 않아 내구성, 초기 및 중장기 지수성 우수
● 씰재 주입없이 양생시간 최소화로 공기50% 이상 단축 가능
● 다수패커, 동시주입관 사용하여 공정 최소화





구 분 SMJ 동시주입 공법 재래식 강관보강 공법

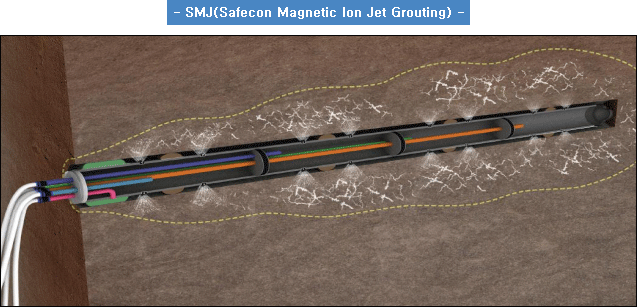

공법 특징 ● 강관 내부에 다수의 팽창용 패커와 주입관으로 4분할된 공간을 형성
● 씰링(Sealing)없이 동시에 그라우트를 주입하는 방식

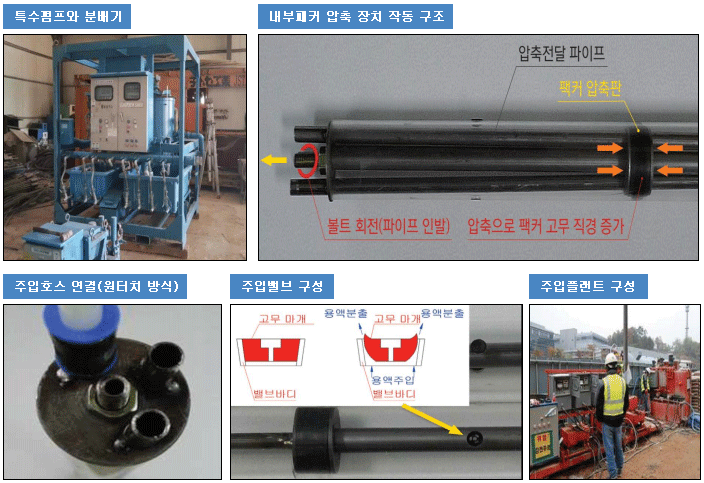

● 공장제작된 동시주입관, 코킹(Caulking)장치 사용으로 품질관리 확실
● 천공홀과 강관외부 사이에 씰(Seal)재를 투입하여 양생
● 씰재양생 시간은 18~24hr
● (철도시설공단 지침)
● 강관내부에 패커를 설치하고 3~4단계로 주입

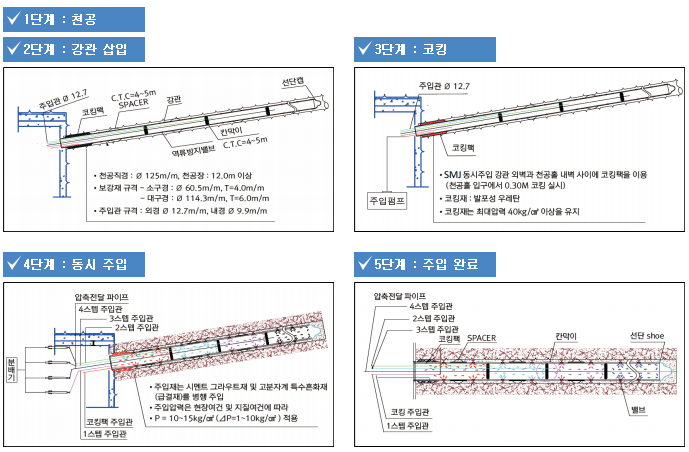

모식도
장 점 ● Sealing 시공시간과 양생시간이 필요없음
● 동시주입 강관 사용으로 공기 단축효과
● 환경오염 없는 친환경 고분자계 및 자성이온화 주입재
● 5시간 경과후 2Mpa 강도
● 주입압, 주입량 시각적 모니터링 확인
● 공당 가격은 저렴
● 시공사례 많음
● 강관제작이 용이
단 점 ● 동시 강관 제작으로 재료비 소폭 상승 ● 씰링양생시간 18~24시간 필요
● 본 주입은 공당 4회 주입으로 공기증가
● 3.2day/span으로 시공성 저하
● 물유리 사용으로 강도저하 및 환경오염









1) 공법 특징


● 강관의 본체 (L=12.0M)가 설치될 본 막장면 (n)직전의 막장면(n-1)에서 선행 시공을 완료하고, n막장 굴착전에 회수 장치가 설치된 강관 회수부를 제거하는 공법
● 선행 시공하므로 지보 설치전 시공에 따른 안전성 문제 발생 없음
● 회수부 (L=1.0m)를 쉽게 제거 (원터치방식) 할 수 있어 시공성 우수
● 종래 방식에서 시공시 여굴 발생에 따른 숏크리트 사용량 감소
● 회수부 재활용 및 관리가 용이하므로 폐기물 발생 및 환경문제에 안전

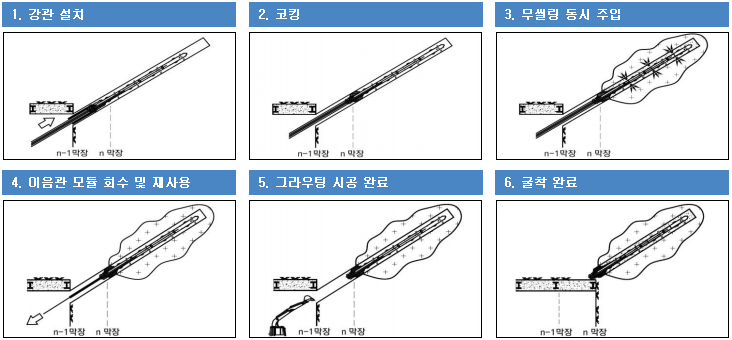

2) 시공 순서도





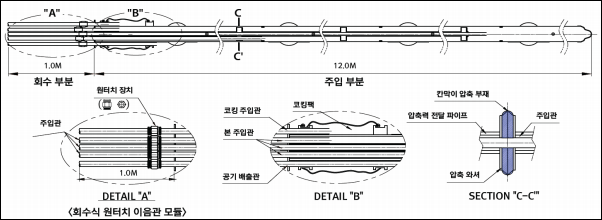

3) 선행 SMJ 보강 강관 상세도
